Un shunt de puissance est une résistance de précision conçue pour être placée en série avec un circuit afin d’y mesurer le courant. Contrairement à une sonde complexe, le shunt est une pièce mécanique, souvent une lame, une barre ou un ruban métallique, pensée pour supporter de forts courants tout en offrant une valeur de résistance stable et prévisible.
On le trouve aussi bien dans des bancs de test, des systèmes de conversion d’énergie, des chargeurs industriels que dans des tableaux de puissance.
Quel matériau de shunts recherchez-vous ?
SHUNTS EN CUIVRE
SHUNTS EN ALUMINIUM
Particularités et rôle du shunt de puissance
Intégré à une architecture de connexions souples et rigides, le shunt sert à la fois de point de mesure et d’élément conducteur. Sa conception doit tenir compte de la rigidité mécanique (tenue aux vibrations, montage) et de la flexibilité électrique (expansion thermique, tolérances).
C’est pourquoi, les shunts sont souvent conçus pour s’adapter à des environnements exigeants : ils doivent dissiper la chaleur, garder une résistance stable sur la durée et permettre une connexion fiable avec le reste du réseau.
Les qualités déterminantes d’un shunt efficace :
- stabilité de la résistance dans le temps,
- faible variation thermique,
- capacité à supporter des cycles de charge élevés,
- facilité d’intégration mécanique (trous de fixation, formes adaptées).
Avantages et limites du shunt de puissance
Ce qui rend les shunts de puissance indispensables, c’est leur simplicité et leur fiabilité. Ils offrent une méthode robuste et économique pour mesurer des courants importants sans recourir à des transformations électroniques coûteuses.
Avantages concrets :
- précision et linéarité pour des mesures fiables,
- durabilité dans des environnements industriels,
- faible coût de mise en œuvre comparé à d’autres capteurs de courant,
- compatibilité avec de nombreux systèmes d’acquisition et de protection.
Les limites
Un shunt introduit une chute de tension, si faible qu’elle soit, et dissipe de l’énergie sous forme de chaleur. Dans des applications où chaque fraction de volt compte, ou dans les systèmes ultra-sensibles thermiquement, le shunt peut nécessiter des adaptations (refroidissement, placement spécifique). De plus, si l’installation n’est pas mécaniquement fiable, les mesures peuvent dériver au fil du temps.
Shunt en cuivre vs shunt en aluminium
Parmi les sous-produits de cette catégorie, deux matériaux dominent : le cuivre et l’aluminium. Chacun a ses forces et ses compromis.
Shunts en cuivre
Le cuivre est souvent considéré comme la référence pour la conduction électrique.
Points forts :
- excellente conductivité et faible perte,
- stabilité et précision pour la mesure,
- bonne résistance mécanique pour les petites dimensions.
Points à considérer :
- coût généralement plus élevé que l’aluminium,
- poids supérieur, ce qui peut être un facteur dans certains assemblages.
En pratique, on choisira les shunts en cuivre lorsque la priorité est la précision et une surface de contact compacte, par exemple pour des alimentations, convertisseurs ou bancs d’essai où la constance des mesures est cruciale.

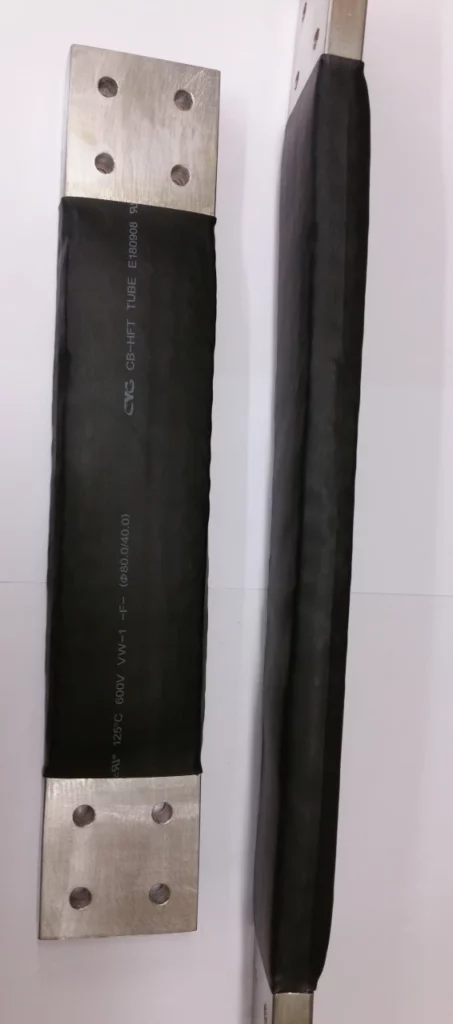

Shunts en aluminium
Les shunts en aluminium gagnent du terrain grâce à leur rapport performance/prix.
Points forts :
- plus léger et souvent moins cher que le cuivre,
- bonne conductivité relative pour des sections plus importantes,
- avantage économique sur de gros volumes.
Points à considérer :
- conductivité inférieure au cuivre (donc section potentiellement plus grande pour la même performance),
- comportement mécanique et thermique différent, peut nécessiter des traitements de surface ou des conceptions adaptées pour les connexions.
L’aluminium est un bon choix pour des applications où le coût, le poids et la surface sont des contraintes (ex. structures de distribution à large section, certaines installations industrielles).
Conseils de choix
Pour choisir un shunt de puissance sans se perdre dans des chiffres, réfléchissez d’abord à l’usage : mesure précise en laboratoire ou simple surveillance de courant en production ?
Identifiez l’environnement : vibrations, température, espace disponible et pensez à la durée : une installation très sollicitée exige une stabilité à long terme.
Demandez-vous également si le poids et le coût sont des facteurs déterminants : l’aluminium peut être préféré dans ces cas ; le cuivre si la précision prime.
Installation et maintenance du shunts — simplicité avant tout
L’installation d’un shunt bien conçu reste simple : fixation mécanique sûre, connexions propres (serrages corrects, contacts propres etc.) et intégration des bornes de mesure. La maintenance consiste principalement en une vérification périodique des connexions et une surve
illance des dérives éventuelles. Un bon plan de maintenance évitera la plupart des problèmes liés à l’oxydation ou aux relâchements mécaniques.
Pour qui et pour quoi ?
Les shunts de puissance intéressent les concepteurs d’onduleurs, les intégrateurs de systèmes de stockage, les fabricants d’équipements de test, les bureaux d’études en électronique de puissance et toute industrie où le contrôle du courant est essentiel : ferroviaire, aéronautique, centres de données, production industrielle et bien sûr les ateliers et laboratoires.
Pourquoi Electro-Ohms ?
Chez Electro-Ohms, les shunts de puissance sont présentés non seulement comme des composants techniques, mais comme des solutions pensées pour durer et s’intégrer.Nous insistons sur le conseil : matériau, forme et conception sont choisis en fonction de l’application, pas seulement du prix. Si vous hésitez entre cuivre et aluminium, ou entre une version standard et une adaptation spécifique, nous accompagnons le choix avec une approche sur-mesure pour que le shunt ne soit pas une contrainte, mais une pièce fiable au cœur de votre installation.
