Selfs électriques

Qu’est-ce qu’une self électrique ?

Une self électrique est un composant passif essentiel dans de nombreux circuits électriques. Sa mission principale est d’emmagasiner l’énergie sous forme de champ magnétique lorsqu’un courant la traverse.

Les selfs permettent de filtrer les signaux parasites, de limiter les pointes de courant, de stabiliser les alimentations ou encore de protéger les composants sensibles.

Nos selfs électriques : monophasées et triphasées

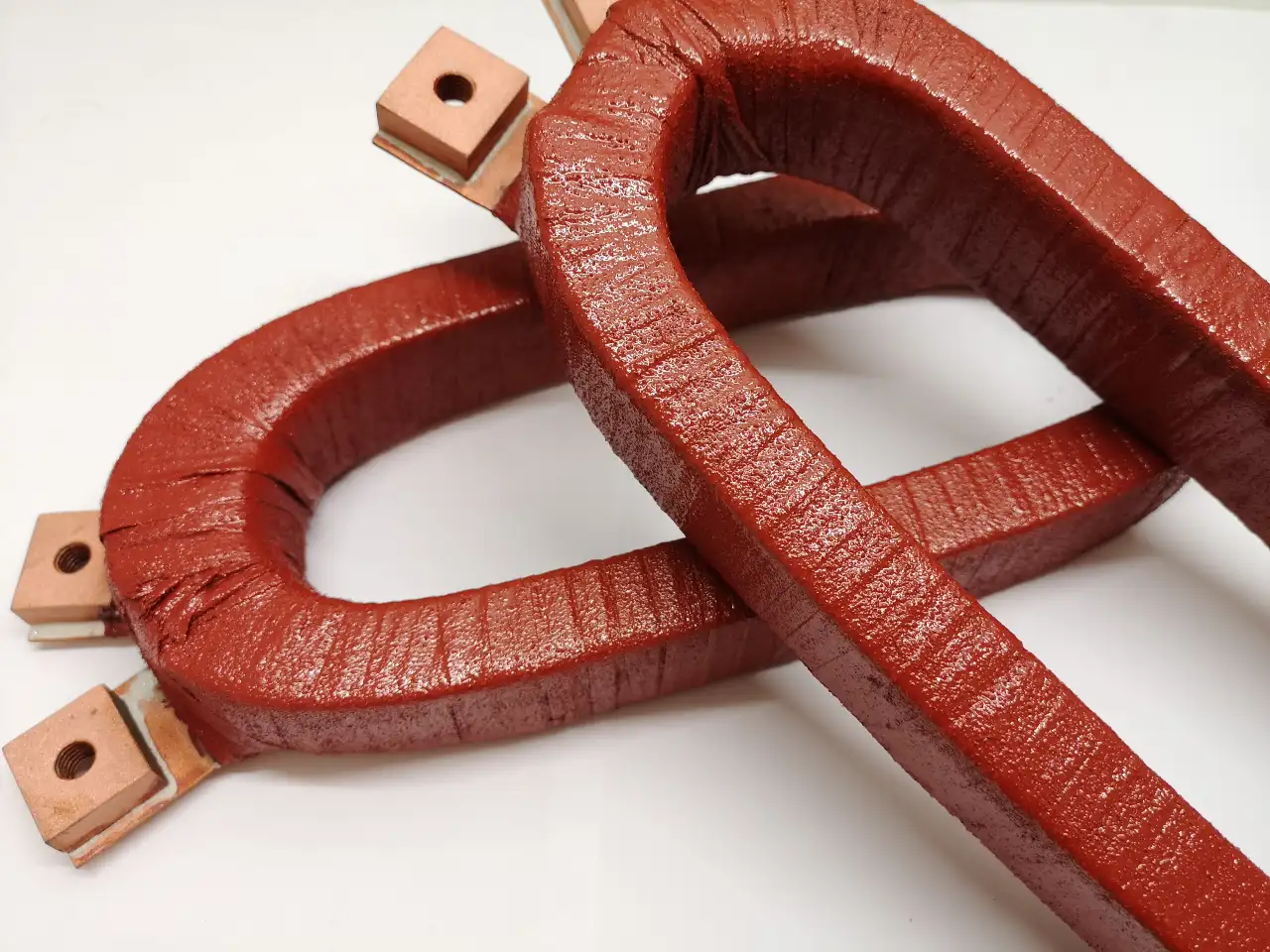

Selfs monophasées

Conçues pour atténuer les microcoupures et limiter les pics de courant, nos selfs monophasées assurent également une réduction des harmoniques dans vos circuits basse tension. Elles garantissent une plus grande longévité de vos équipements et une meilleure stabilité.

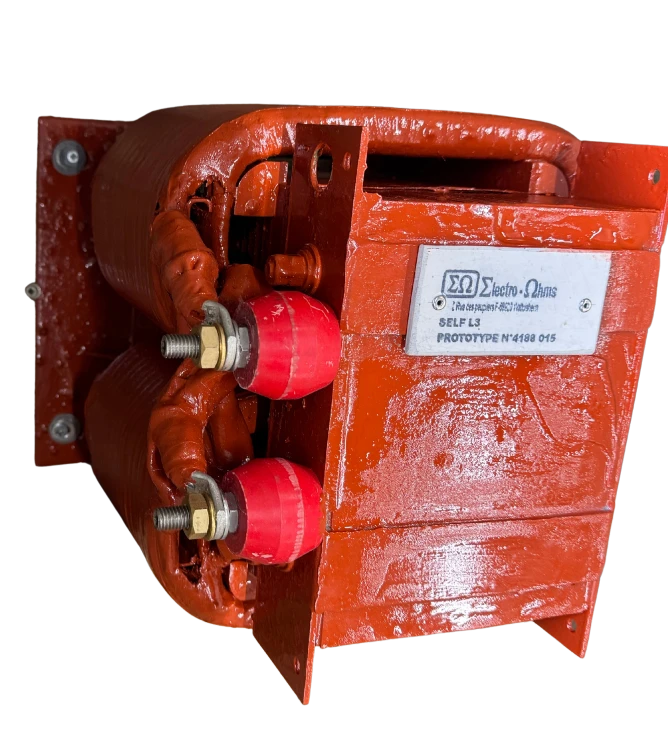

Selfs triphasées

Nos selfs triphasées sont spécifiquement développées pour éviter les phénomènes de résonance et réduire les pertes énergétiques. Conçues avec des tôles magnétiques à grains orientés et du fil de cuivre, elles intègrent une protection thermique fiable.

Caractéristiques techniques des selfs Electro Ohms

Tableau complet des valeurs de nos selfs électrique

Selfs monophasées

Courant (A)	Valeur (mH)	Tension (V)
6	4,881	230
10	2,928	230
16	1,830	230
25	1,171	230
32	0,915	230
40	0,732	230
50	0,586	230
63	0,465	230

Selfs triphasées

Courant (A)	Valeur (mH)	Tension (V)
10	2,928	400
16	1,830	400
20	1,464	400
25	1,171	400
32	0,915	400
40	0,732	400
50	0,586	400
63	0,465	400
80	0,366	400
100	0,293	400
125	0,234	400
160	0,183	400
200	0,146	400

Selfs triphasées anti-harmoniques : pour une protection optimale

Ces selfs sont conçues pour éviter la résonance et prolonger la durée de vie des équipements en limitant les harmoniques et les pertes électriques.

Caractéristiques techniques principales :

• Tension assignée : 400 V.

• Tolérance inductance : ±3%.

• Linéarité : 1,8 x In (à 95% de la valeur nominale).

• Classe thermique : B.

• Protection thermique intégrée.

• Indice de protection : IP00.

• Rigidité diélectrique : >4 kV.


Tableau des valeurs de self triphasée anti-harmonique

Puissance (kVAR)	Courant In (A)	In rms	Valeur (mH)
5	7,65	8,44	7,67
10	15,3	16,9	3,83
12,5	19,1	21,1	3,07
15	22,9	25,3	2,56
20	30,6	33,7	1,92
25	38,2	42,2	1,53
30	45,9	50,6	1,28
40	61,2	67,5	0,958
50	76,5	84,4	0,767
60	91,8	101,3	0,639
70	107,1	118,2	0,548
80	122,4	135,1	0,479

Options de personnalisation

Nos selfs électriques peuvent être adaptées sur demande :

• Bobinage en fils guipés.

• Indice de protection IP23 ou IP55.

• Anneaux de levage.

• Intégration avec variateur de fréquence.

• Réalisation sur cahier des charges.

Les différentes applications des selfs électriques

Les selfs électriques sont des composants essentiels dans une large variété d’applications industrielles et électroniques. Grâce à leur capacité à filtrer les harmoniques et stabiliser le courant, elles assurent la fiabilité des systèmes électriques dans des environnements exigeants.

Parmi les usages les plus courants des selfs :

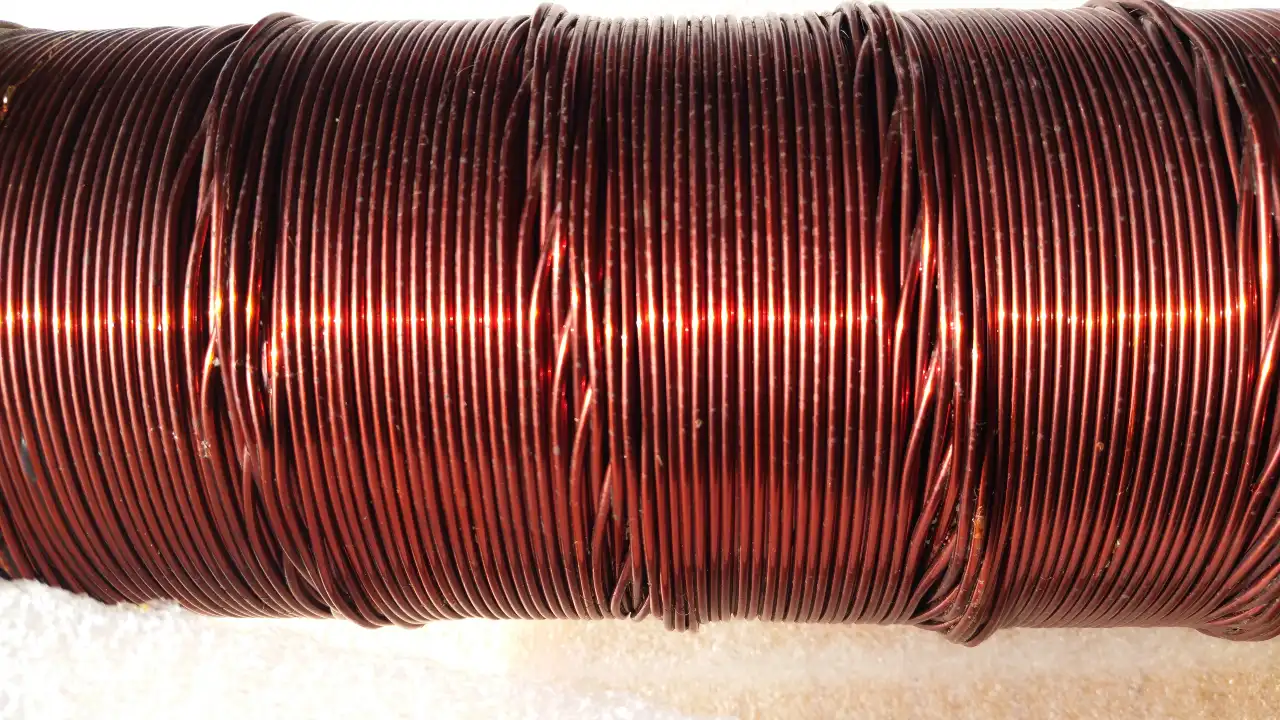

• Filtrage des hautes fréquences : en supprimant les parasites électromagnétiques dans les systèmes d’alimentation, notamment avec des selfs hautes fréquences.

• Protection des circuits : en limitant les pointes de courant qui pourraient endommager des composants sensibles.

• Stabilisation des alimentations : pour assurer une tension et un courant plus constants dans les convertisseurs et alimentations à découpage.

• Réseaux électriques industriels : dans les bancs d’essai, armoires électriques, moteurs asservis ou systèmes d’automatisation.

• Applications électroniques : pour réaliser des circuits de lissage, des filtres passe-bas ou passe-bande.


Que ce soit dans des installations industrielles, des systèmes de compensation d’énergie, des variateurs de vitesse ou des convertisseurs haute fréquence, les selfs électriques jouent un rôle déterminant dans la qualité et la sécurité du réseau.

Pourquoi intégrer une self dans un circuit électrique ?

Intégrer une self électrique dans un circuit, c’est optimiser la gestion du courant et améliorer le comportement global de l’installation. Voici quelques bénéfices majeurs :

• Réduction des perturbations électromagnétiques : la self agit comme un filtre qui élimine les parasites susceptibles d’affecter la stabilité du réseau.

• Protection des équipements : en amortissant les pics de tension et les surcharges momentanées.

• Amélioration du rendement énergétique : en réduisant les pertes par échauffement grâce à une meilleure maîtrise du flux de courant.

• Allongement de la durée de vie des composants : en évitant les contraintes électriques brutales qui dégradent les matériaux.

L’intégration d’une self est donc un investissement stratégique dans la fiabilité, la sécurité et la performance des installations électriques.
