Thyristors de puissance

Comment fonctionnent-ils ?

Les thyristors fonctionnent comme des commutateurs à quatre couches P-N-P-N, « normalement ouverts », qui se déclenchent dès qu’une petite impulsion de courant est appliquée à la gâchette. Une fois enclenché, le thyristor reste passif (conduisant) tant que le courant principal reste au-dessus d’un certain seuil, ne s’interrompant qu’à l’inversion du courant ou au franchissement de ce seuil.

Cette logique tout-ou-rien, associée à des pertes très faibles en conduction ou en blocage, en fait un composant privilégié pour convertir ou moduler de l’énergie électrique à haute puissance. En pratique, on utilise massivement les thyristors pour passer du courant alternatif au courant continu (redressement) ou inversement (onduleur), à la fréquence du réseau ou à des fréquences intermédiaires (jusqu’à quelques dizaines de kHz).

Les points clés :

• Commande par gâchette facile (faible courant de commande).

• Très faibles pertes en conduction et en blocage, même sous de hautes puissances.

• Grande robustesse thermique et capacité à supporter courants et tensions élevés.

• Encombrement réduit comparé aux transformateurs pour des puissances équivalentes.


Nos thyristors couvrent toute la plage de puissance industrielle : leurs tensions de blocage vont de 1,2 kV à 8,5 kV et leurs courants moyens de 50 A à 6100 A. Chaque solution est étudiée sur mesure par Electro Ohms pour correspondre exactement aux spécifications de l’application (gestion thermique, compatibilité mécanique, spécification constructeur, etc.).

Les catégories de thyristors de puissance chez Electro Ohms

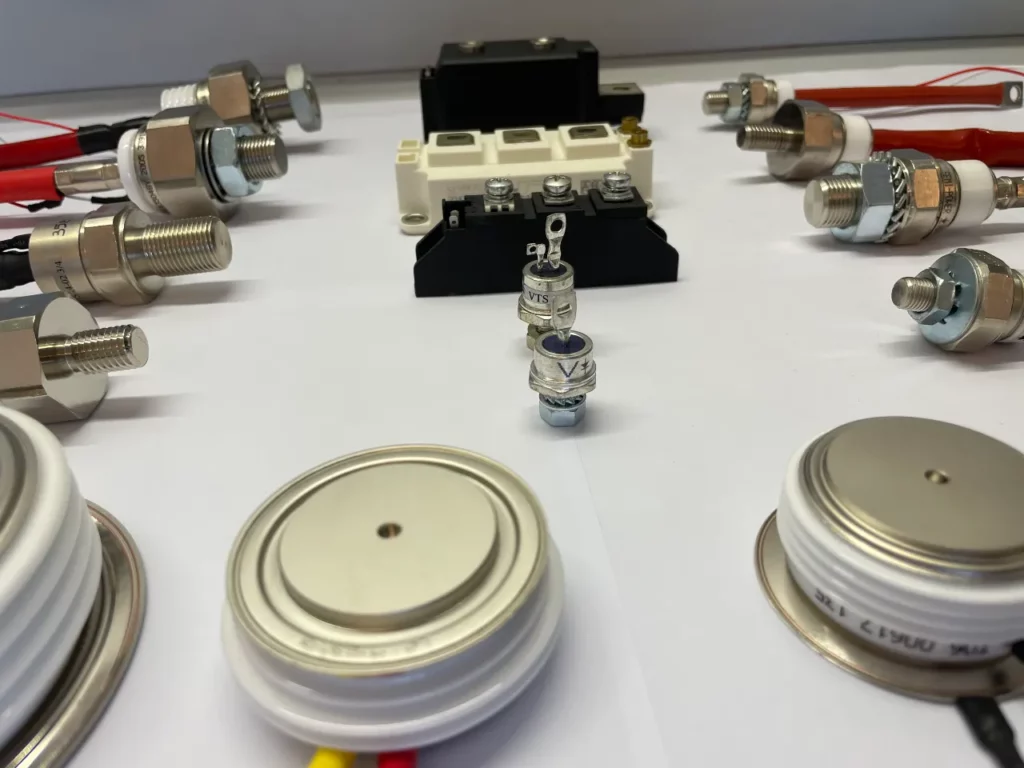

Nous proposons plusieurs familles de thyristors de puissance, adaptées à divers besoins industriels et configurations. Qu’il s’agisse de redressement, de commutation rapide ou d’inversion, nous offrons ces composants en boîtiers vissés ou press-pack selon la puissance et la fréquence de commutation visées.

Thyristors de redressement (SCR) – boîtier vissé et press-pack

Les thyristors de redressement sont utilisés pour convertir le courant alternatif du réseau en courant continu régulé. Ils fonctionnent comme interrupteurs contrôlés dans les redresseurs statiques, parfaits pour alimenter des batteries, des variateurs de vitesse ou des circuits de soudage. On les trouve en deux formes principales :

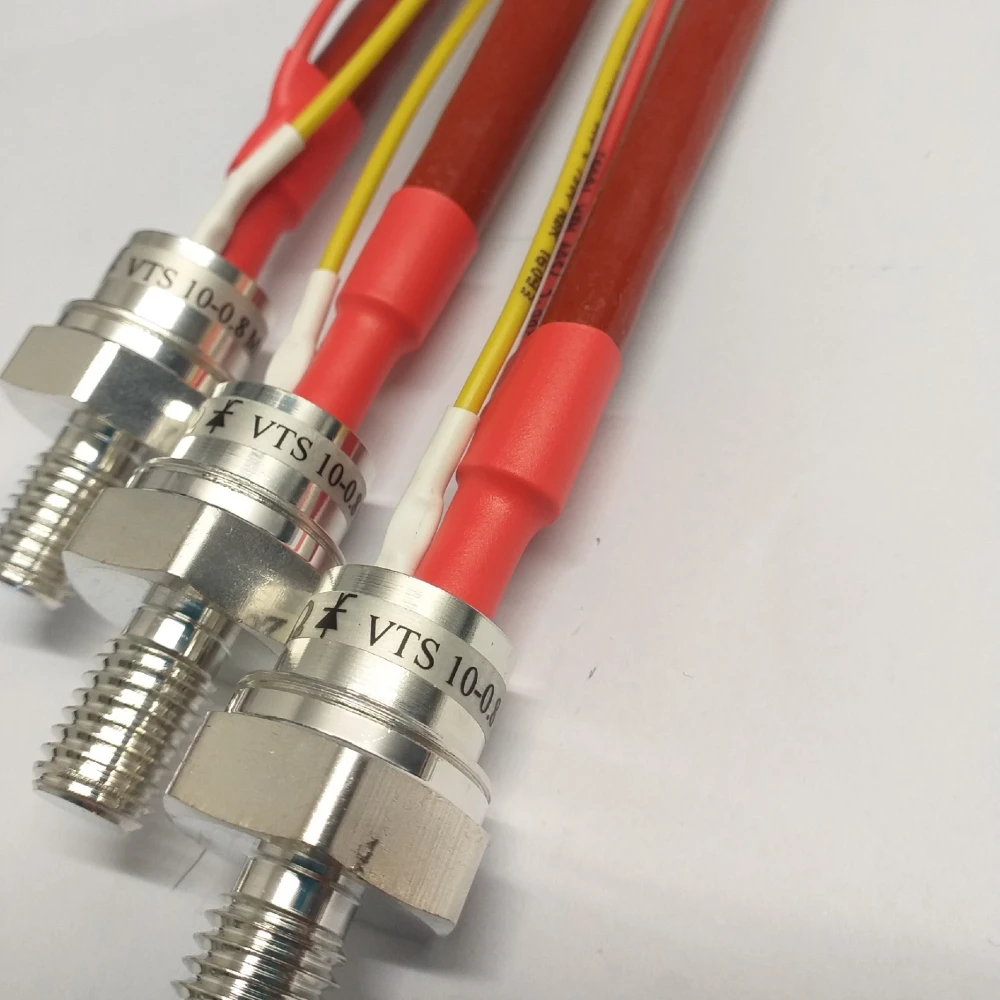

• Boîtier vissé (stud-mount) : compacts et faciles à monter sur radiateur, adaptés aux puissances moyennes (courants allant jusqu’à quelques centaines d’ampères). Idéal pour les alimentations industrielles ou les générateurs de four à induction de puissance intermédiaire.

• Boîtier press-pack : destinés aux très fortes puissances, ces boitiers sont comprimés entre plaques métalliques pour éliminer la chaleur. Ils peuvent être assemblés en série ou parallèle afin d’augmenter les tensions ou courants gérés (connexion en « piles » de modules press-pack).


Ces thyristors de redressement offrent une fiabilité maximale : ils commutent précisément le courant avec de faibles pertes, même à la fréquence du réseau. Par exemple, dans un redresseur triphasé pour variateur, un groupe de 6 thyristors press-pack en parallèle assure l’obtention d’un courant continu stable pour la charge, tout en répartissant la dissipation thermique.

Caractéristiques usuelles :

• Tension de blocage typique : de 1,2 kV à 8,5 kV.

• Courant nominal : de 50 A jusqu’à plusieurs milliers d’A.

• Possibilité d’associer plusieurs thyristors en série/parallèle pour atteindre des niveaux extrêmes de puissance.

• Pertes thermiques optimisées grâce à un seuil d’amorçage faible et des chutes de tension de l’ordre de 1–2 V en conduction.


Applications types : variateurs de moteur DC, alimentation de fours à induction ou à arc, chargeurs haute puissance, bobines de soudage, etc. (Pour ces usages, on ajuste le dopage afin de limiter les pertes et de résister aux contraintes thermiques élevées.)

Thyristors rapides – haute fréquence

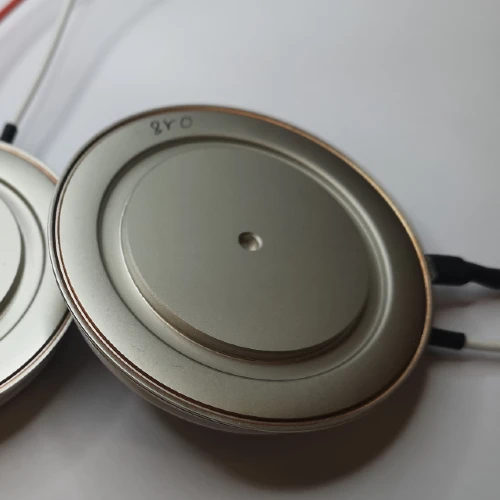

Les thyristors rapides (ou thyristors à récupération rapide) sont des variantes spécialement dopées pour réduire le temps de commutation et de récupération. En irradiant le silicium ou en implantant des ions (métaux lourds comme l’or ou le platine), on raccourcit la recombinaison des porteurs et on diminue le trr (temps de recirculation inverse). Ainsi, ces thyristors peuvent interrompre le courant plus rapidement qu’un SCR classique.

Avantages et usages :

• Commutation haute fréquence : Adaptés aux alimentations à découpage, aux gradateurs rapides et aux convertisseurs hybrides AC/DC/AC. Ils supportent des commutations plus fréquentes (jusqu’à plusieurs kHz) sans défauts de réamorce.

• Intensités élevées : Disponibles en boîtier press-pack, ces thyristors peuvent être placés en parallèle pour équilibrer les courants.

• Faible di/dt et dv/dt : Comme pour tous les thyristors puissants, un circuit amortisseur (snubber) et/ou des inductances série peuvent être nécessaires pour limiter les transitoires.


Exemple d’application : dans un onduleur, des thyristors rapides press-pack peuvent commuter la puissance à une fréquence de quelques kHz pour ajuster finement la puissance délivrée à la charge résistive, tout en minimisant les pertes thermiques.

Thyristors GTO (Gate Turn-Off)

Les thyristors GTO sont des thyristors « blocables par la gâchette », capables non seulement de s’enclencher, mais aussi de s’éteindre via une impulsion de gâchette inverse.

Contrairement au thyristor classique qui s’éteint en laissant circuler un courant nul, le GTO peut être forcé à l’ouverture par son circuit de commande. Cette capacité le rend précieux pour les applications nécessitant une coupure active du courant de sortie.

Caractéristiques des GTO :

• Commande d’arrêt : Un courant négatif sur la gâchette arrête la conduction, offrant une flexibilité de commande (utile pour gérer les surtensions ou les défauts).

• Faibles pertes en conduction : Les GTO sont optimisés pour limiter la chute de tension en mode passant. Ils sont donc très efficaces pour des courants continus élevés.

• Commutation modérée : Typiquement, on les commande à environ 200–500 Hz (plus rapide qu’un thyristor classique hors zéros passage, mais bien en deçà des thyristors dits « rapides »).

• Nécessitent des snubbers : Des circuits RC/L placés aux bornes du GTO protègent contre les « dV/dt » et « dI/dt » trop rapides.

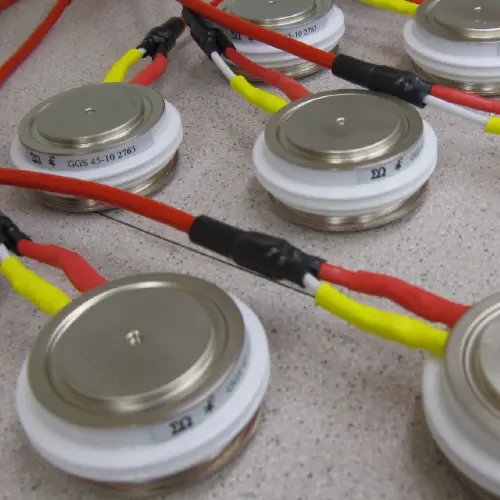

Formes disponibles : Chez Electro Ohms, les GTO sont généralement proposés en boîtiers press-pack pour leur robustesse. Les connexions métalliques plaquées garantissent une bonne dissipation thermique.

Applications types : variateurs de fréquence moyenne tension, entraînement de moteurs (desserte ferroviaire, propulsion marine), lignes HVDC (courant continu à haute tension). Par exemple, un banc de GTO peut commuer les 1000 A nécessaires pour un moteur de train, tout en permettant de le couper rapidement via la gâchette lors d’un freinage d’urgence.

Thyristors pour onduleurs (inversion CA/CC)

Les thyristors pour onduleur sont utilisés lorsqu’il s’agit d’inverser un courant continu en courant alternatif (par ex. dans les variateurs de fréquence industriels ou les onduleurs d’alimentation ininterruptible). Ils doivent commuter symétriquement le courant dans les deux sens pour générer une onde alternative stable.

• Modules AC/DC/AC complets : Souvent, ils se présentent sous forme de modules intégrant un pont de thyristors/diodes adaptés aux cycles de charge rapide.

• Haute robustesse : Ils sont conçus pour supporter la commutation continue et les transitoires associés, avec un refroidissement renforcé.

• Exemple : Dans un onduleur de poste de soudage, des thyristors onduleurs modulaires pilotent l’effort de soudage AC, offrant à la fois la stabilité en haute puissance et la possibilité de cycler la polarité pour soudures spéciales.


Les applications industrielles des thyristors

Grâce à leur compacité et fiabilité, les thyristors ont trouvé d’innombrables applications en électronique de puissance.

On les retrouve dans pratiquement tous les secteurs où l’on doit commander de forts courants : variateurs et gradateurs dans l’industrie manufacturière, systèmes de traction dans le ferroviaire, contrôleurs de puissance dans l’automobile et l’avionique, jusqu’aux lignes HVDC qui utilisent des ponts de thyristors pour la transmission sur de longues distances.

Conseils pour bien choisir son thyristor de puissance

Lors de la sélection d’un thyristor de puissance, il faut prendre en compte la tension et le courant maximal requis, la fréquence de commutation et le mode de refroidissement. Electro Ohms vous conseille d’associer en parallèle plusieurs thyristors identiques si l’intensité dépasse la capacité d’un seul composant, et d’associer en série si la tension à bloquer est très élevée.

De même, la taille et la forme du boîtier (vissé vs press-pack) sont choisies pour optimiser la dissipation thermique : un press-pack, robuste et sans pièces plastiques, convient mieux aux très fortes puissances, tandis qu’un boîtier vissé ou moulé sera suffisant pour des puissances moindres et des remplacements simples.

Contactez Electro Ohms !

En cas de besoin spécifique, notre équipe apporte conseils et support technique pour vous aider à intégrer le bon thyristor dans vos systèmes. Nous gérons l’obsolescence et proposons des solutions équivalentes.

Nos conseils pour les montages des thyristors tels que les efforts de serrage, les contacts électrique, l’échauffement. Nos diagnostiques concernant les causes de défaillance.

En résumé, chez Electro Ohms vous bénéficiez d’un accompagnement complet : du diagnostic de panne au remplacement de modules thyristors pour assurer la fiabilité et la longévité de vos équipements électriques tout en tenant compte de vos contraintes technico-économique.
