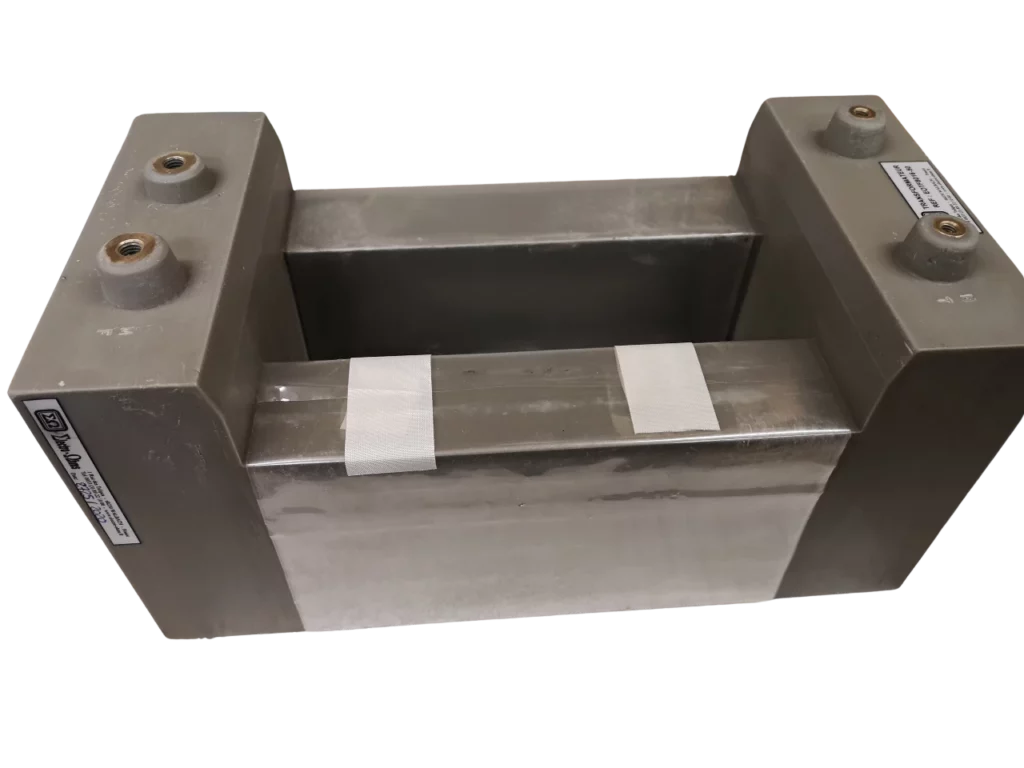

Transformateurs d’isolements

Qu’est ce qu’un transformateur d’isolement ?

Un transformateur d’isolement sépare électriquement le primaire du secondaire : il crée une séparation galvanique entre la source d’alimentation et l’équipement alimenté.

Concrètement, cela veut dire qu’il n’existe pas de chemin continu (en courant continu) entre les deux côtés :  seule l’énergie alternative est transférée via le champ magnétique du noyau. Cette séparation réduit les risques de fuite de courant, empêche les boucles de masse et limite le transfert direct de perturbations électriques.

Pourquoi parle-t-on tant d’impédance, et quelle est la signification ?

L’impédance est la façon dont un composant s’oppose au passage du courant alternatif selon la fréquence. Pour un transformateur, on distingue plusieurs contributions :

• l’impédance d’enroulement,
• l’impédance de fuite,
• la réactance liée au noyau.

Concrètement, plus l’impédance est élevée, plus le transformateur limite les courants de court-circuit et les courants d’appel. Mais ce n’est pas gratuit : une impédance plus élevée peut aussi détériorer la régulation de la tension sous charge.

Dans le cas des transformateurs d’isolement, l’impédance influe sur deux aspects pratiques : la sécurité (limitation d’un courant défaillant) et la qualité de l’alimentation (stabilité de la tension, émission ou immunité aux perturbations). Le fabricant joue donc sur ces paramètres pour trouver le bon équilibre selon l’usage visé.

Les différences avec les autres transformateurs

Plusieurs éléments séparent un transformateur d’isolement d’un transformateur « standard » :

• la séparation galvanique est conçue et certifiée comme objectif principal, pas seulement un résultat secondaire ;

• les enroulements sont disposés pour réduire les capacités parasites entre primaire et secondaire, ce qui limite le transfert de bruit haute fréquence ;

• des options comme le blindage électrostatique, des matériaux de noyau spécifiques ou un bobinage optimisé pour maîtriser l’impédance sont souvent intégrées ;

• l’accent est mis sur la sécurité électrique et la compatibilité électromagnétique plutôt que sur le rendement maximal ou le coût le plus bas.


Ces différences expliquent pourquoi on choisit un transformateur d’isolement lorsqu’on veut prioriser la sûreté, la précision des mesures, ou la propreté du signal.

Monophasé et triphasé : quelles implications pratiques ?

Le choix entre monophasé et triphasé dépend avant tout de la puissance à fournir et du type de charge. Un transformateur monophasé est habituellement suffisant pour des postes de travail, des bancs de test ou des équipements médicaux. Il est simple à connecter et pratique pour des installations ponctuelles.

Le transformateur triphasé s’adresse aux installations industrielles, aux moteurs et aux alimentations exigeantes où la puissance doit être répartie sur trois phases pour assurer un fonctionnement plus efficace et moins vibratoire des charges. En triphasé, l’équilibrage des phases et le choix du couplage (étoile ou triangle) deviennent cruciaux. Chez Electro-Ohms, on prend soin d’adapter l’impédance et le blindage en fonction du régime triphasé pour éviter les problèmes d’harmoniques ou de déséquilibre.

Pour quelles applications et quels bénéfices concrets ?

On trouve des transformateurs d’isolement dans des environnements variés : laboratoires, centres médicaux, équipements de test ou encore lignes d’alimentation industrielles sensibles. Les bénéfices observables sont tangibles :

• protection contre des surtensions et défauts courants ;

• meilleure compatibilité électromagnétique, donc moins d’interférences entre équipements ;

• conformité avec certaines normes de sécurité et d’installations critiques.

Pour un utilisateur, cela se traduit par une fiabilité accrue, moins d’incidents liés aux perturbations électriques et une maintenance facilitée.

Conseils d’installation et bonnes pratiques

Installez toujours le transformateur dans un endroit ventilé et accessible pour les vérifications. Même si le transformateur assure une séparation galvanique, respectez les recommandations de mise à la terre : la terre reste essentielle pour la sécurité globale et la dissipation des perturbations. Pensez aussi à vérifier l’environnement électrique — forte présence d’harmoniques, moteurs à proximité ou variateurs de vitesse peuvent demander des solutions spécifiques (filtrage, blindage, ou un choix d’impédance adapté).

Comment choisir le bon transformateur chez Electro-ohms ?

Choisir, c’est prioriser : sécurité, qualité ou coût ? Electro Ohms propose des options qui permettent d’ajuster le produit à l’usage : niveaux d’impédance définis, blindage électrostatique, variantes de refroidissement, et configurations monophasées ou triphasées. Si l’installation est critique (appareils médicaux, mesures de précision), on privilégiera un niveau d’isolement et un blindage renforcé. Pour de la distribution industrielle, le focus sera réalisé sur la robustesse, l’équilibrage et la gestion des courants d’appel.
