Les condensateurs sont des composants électroniques fondamentaux, utilisés dans presque tous les circuits électriques modernes. Si vous êtes curieux de comprendre à quoi sert un condensateur, ce guide va éclairer votre lanterne. Nous verrons ensemble leur fonctionnement précis, les différents types existants et surtout leurs nombreuses applications concrètes dans votre quotidien.
Définition précise : qu’est-ce qu’un condensateur ?
Pour commencer, il est essentiel de bien comprendre ce qu’est un condensateur. Un condensateur est un composant électronique conçu pour stocker temporairement de l’énergie électrique sous forme de champ électrique. Il se compose de deux plaques conductrices, appelées armatures, séparées par une couche isolante appelée diélectrique.
Lorsqu’une tension électrique est appliquée à ces deux armatures, une différence de potentiel apparaît, permettant aux charges électriques de s’accumuler sur chaque plaque. Ainsi, le condensateur accumule de l’énergie électrique qu’il pourra restituer plus tard dans le circuit.
Comment fonctionne réellement un condensateur ?
Pour mieux comprendre à quoi sert un condensateur, il faut s’intéresser à son fonctionnement interne. Lorsque le condensateur est relié à une source électrique (comme une pile), il charge ses plaques avec des charges opposées : une plaque reçoit des charges positives, et l’autre des charges négatives.
Cette accumulation de charges opposées crée un champ électrique entre les plaques. Le condensateur stocke ainsi une quantité précise d’énergie. Cette énergie est ensuite libérée rapidement lorsque le circuit l’exige, par exemple lors d’une décharge brutale.
Le condensateur agit donc comme une réserve temporaire d’énergie électrique, capable de se charger et de se décharger très rapidement, ce qui lui donne des propriétés extrêmement utiles dans les circuits électriques.
Techniquement, dans un circuit, le condensateur suit l’équation fondamentale suivante :
Voici ce que signifient précisément ces éléments :
- I représente le courant traversant le condensateur (en Ampères).
- U est la tension entre ses bornes (en Volts).
- C est la capacité du condensateur (en Farads).
- dU/dt exprime la variation de tension dans le temps.
Ainsi, le condensateur régule l’énergie dans un circuit en stockant temporairement l’électricité puis en la relâchant rapidement selon les besoins du système électronique.
Les caractéristiques clés du condensateur
Pour encore mieux comprendre à quoi sert un condensateur, il est important de bien maîtriser ses paramètres principaux. On en distingue essentiellement trois :
- Son type (céramique, électrolytique, tantale, film plastique…).
- Sa tension maximale en Volts (tension nominale qu’il ne faut pas dépasser pour éviter la destruction).
- Sa capacité en Farads (quantité maximale de charges électriques qu’il peut stocker).
Cette capacité est déterminée par l’équation suivante :
Définition des éléments de cette formule :
- C est la capacité électrique du condensateur (en Farads).
- ε représente la permittivité du diélectrique, indiquant la facilité avec laquelle il réagit au champ électrique.
- S est la surface des deux armatures conductrices qui se font face.
- e est la distance qui sépare ces armatures (épaisseur du diélectrique).
Cette capacité s’exprime en Farads (F) ou, plus couramment pour les petits condensateurs, en microfarads (µF, 10−610^{-6}10−6), nanofarads (nF, 10−910^{-9}10−9), ou picofarads (pF, 10−1210^{-12}10−12). La valeur est généralement inscrite directement sur la coque du condensateur.
Pour assurer leur fiabilité et leur durabilité, les condensateurs sont protégés contre les agressions extérieures par un enrobage en vernis isolant, résine ou boîtier en aluminium.
Les différentes types de condensateurs et leurs usages
Le choix d’un condensateur dépend souvent de son usage précis. Voici donc les principaux types de condensateurs que l’on retrouve sur le marché :
Condensateurs céramiques
Les condensateurs céramiques sont parmi les plus répandus, principalement à cause de leur faible coût et leur efficacité. Ils sont particulièrement utiles dans les circuits à haute fréquence, grâce à leur stabilité thermique. On les retrouve souvent dans les cartes mères d’ordinateurs ou dans les systèmes audio haute fidélité.
Condensateurs électrolytiques
Ces condensateurs disposent d’une grande capacité de stockage d’énergie électrique. Ils sont particulièrement utilisés dans les circuits d’alimentation électrique afin de lisser la tension, évitant ainsi les fluctuations indésirables de courant. C’est grâce à eux que vos appareils électroniques fonctionnent sans interruptions ni variations importantes de tension.
Condensateurs au tantale
Les condensateurs au tantale sont reconnus pour leur excellente fiabilité. Ils sont souvent utilisés dans les appareils électroniques nécessitant une grande précision, comme les smartphones ou les ordinateurs portables, où un condensateur défaillant pourrait être catastrophique pour le fonctionnement de l’appareil.

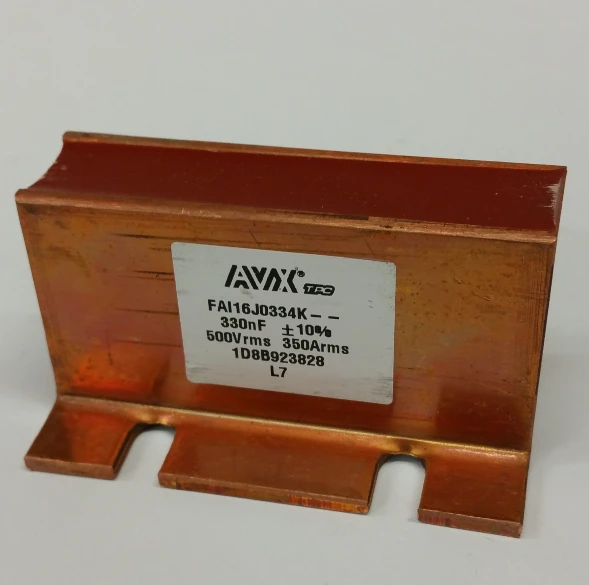

Condensateurs film plastique
Ces condensateurs, généralement fabriqués à partir de polyester ou de polypropylène, possèdent une bonne stabilité électrique et une excellente résistance à l’usure. Ils sont notamment utilisés dans les circuits analogiques, comme les amplificateurs audio, pour assurer un signal sonore de grande qualité.
Principales applications du condensateur dans la vie quotidienne
Maintenant que vous avez compris le principe de fonctionnement du condensateur, voyons précisément à quoi sert un condensateur dans les différentes applications pratiques de votre quotidien.
Stockage et restitution rapide d’énergie électrique
L’application la plus connue d’un condensateur reste sa capacité à stocker temporairement de l’énergie électrique. Un exemple concret est le flash des appareils photo. Lorsque vous appuyez sur le bouton pour déclencher le flash, c’est un condensateur qui libère rapidement l’énergie accumulée sous forme d’un éclair lumineux intense.
Filtrage et régulation du courant électrique
Dans les circuits électriques, il est souvent nécessaire de réguler et de filtrer le courant électrique pour assurer un fonctionnement optimal. Les condensateurs jouent un rôle essentiel dans ce domaine, en réduisant les variations de tension et en éliminant les bruits électriques parasites. Cela permet à votre télévision, ordinateur ou téléphone portable de fonctionner sans perturbations.
Correction du facteur de puissance dans l’industrie
Dans les systèmes électriques industriels, la présence de condensateurs permet de corriger le facteur de puissance. En réduisant les pertes d’énergie, ces condensateurs contribuent à optimiser la consommation électrique et à réduire les coûts énergétiques pour les entreprises industrielles.
Fonctionnement des moteurs électriques
Les moteurs électriques utilisent souvent des condensateurs pour démarrer et fonctionner correctement. Le condensateur de démarrage aide notamment à fournir le couple initial nécessaire pour lancer le moteur, un élément clé pour des appareils comme les compresseurs de réfrigérateurs, les ventilateurs ou les machines à laver.
Comment choisir le bon condensateur pour votre projet ?
Face à la diversité des condensateurs disponibles, choisir le bon composant n’est pas toujours évident. Voici les critères essentiels à considérer :
Capacité du condensateur (mesurée en Farad)
La capacité définit la quantité d’énergie électrique que le condensateur peut stocker. Plus cette capacité est élevée, plus le condensateur peut stocker d’énergie. Le choix dépendra donc du type d’application visée.
Tension nominale
La tension nominale indique la tension maximale que le condensateur peut supporter sans risquer d’être endommagé. Il est crucial de choisir un condensateur dont la tension nominale est supérieure à celle utilisée dans votre circuit pour éviter tout risque de panne ou d’accident.
Type de diélectrique
Le choix du diélectrique est déterminant pour la stabilité et la performance du condensateur dans votre circuit électrique. Les diélectriques en céramique ou film plastique sont adaptés aux circuits nécessitant précision et stabilité, tandis que les électrolytiques conviendront mieux aux applications nécessitant de grandes capacités de stockage.
L’importance cruciale du condensateur en électronique
Après cette exploration détaillée, vous comprenez maintenant mieux à quoi sert un condensateur. Cet élément essentiel ne sert pas uniquement à stocker de l’énergie électrique, mais il est également indispensable pour filtrer, réguler et optimiser l’électricité dans un très large éventail d’applications.
Que ce soit dans votre smartphone, votre téléviseur, votre réfrigérateur ou votre ordinateur, les condensateurs assurent un rôle silencieux mais indispensable à la stabilité et à l’efficacité de tous vos appareils électroniques.
FAQ sur les condensateurs
La durée de vie d’un condensateur dépend de son type, mais en général, un condensateur électrolytique dure environ 10 à 20 ans, tandis que les condensateurs céramiques ou à film plastique peuvent durer beaucoup plus longtemps.
Un condensateur gonflé indique souvent qu’il est défectueux ou proche de l’être. Il est conseillé de le remplacer immédiatement pour éviter des dommages supplémentaires sur le circuit.
Généralement, il est préférable de respecter le type de condensateur indiqué dans le schéma du fabricant. Toutefois, sous certaines conditions (capacité, tension nominale, type de circuit), un remplacement par un autre type équivalent est possible.
