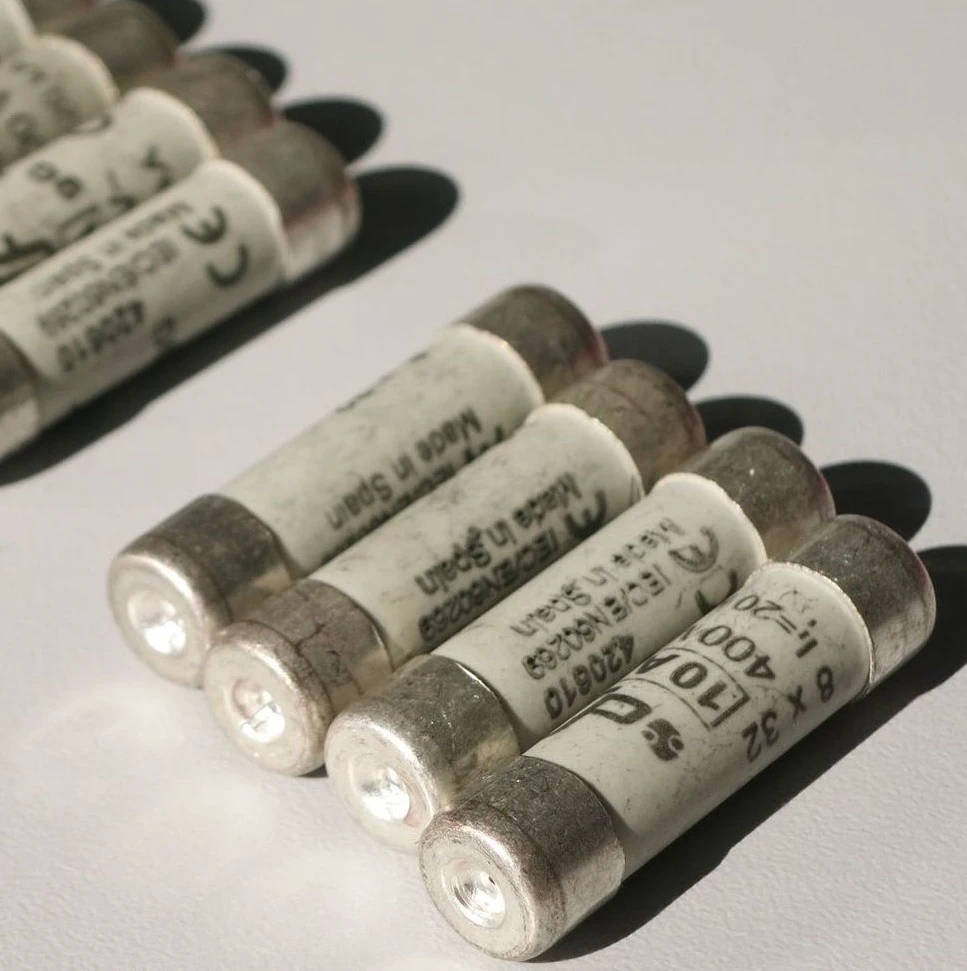

Fusibles miniatures

Qu’est-ce qui distingue un fusible miniature d’un fusible industriel ?

La taille, d’abord. Un fusible 5×20 mm tient dans un porte-fusible de quelques centimètres, directement sur la carte électronique ou sur le panneau arrière d’un équipement. Les versions subminiatures (format TR5 pour montage traversant, ou CMS pour soudure en surface) occupent encore moins de place.

Le pouvoir de coupure est aussi beaucoup plus faible que celui des fusibles industriels NH. On parle typiquement de 35 A à 1 500 A sous 250 VAC pour un fusible 5×20, contre 120 000 A pour un fusible NH gG. C’est normal : les courants de court-circuit dans un circuit électronique basse tension sont sans commune mesure avec ceux d’une installation industrielle de puissance.

Autre différence : la précision du calibre. En électronique, la marge entre le courant de fonctionnement normal et le seuil de fusion du fusible est souvent très étroite. Les fusibles miniatures sont fabriqués avec des tolérances serrées pour éviter les fusions intempestives tout en garantissant une coupure fiable au bon seuil.

Les quatre courbes de fusion et comment choisir la bonne

La norme CEI 60127 définit quatre comportements de fusion, classés par rapidité de réaction. Le type FF (ultra-rapide) coupe en moins d’une milliseconde à 10 fois le courant nominal : c’est le choix pour protéger des composants sensibles qui ne tolèrent aucun excès de courant, même bref.

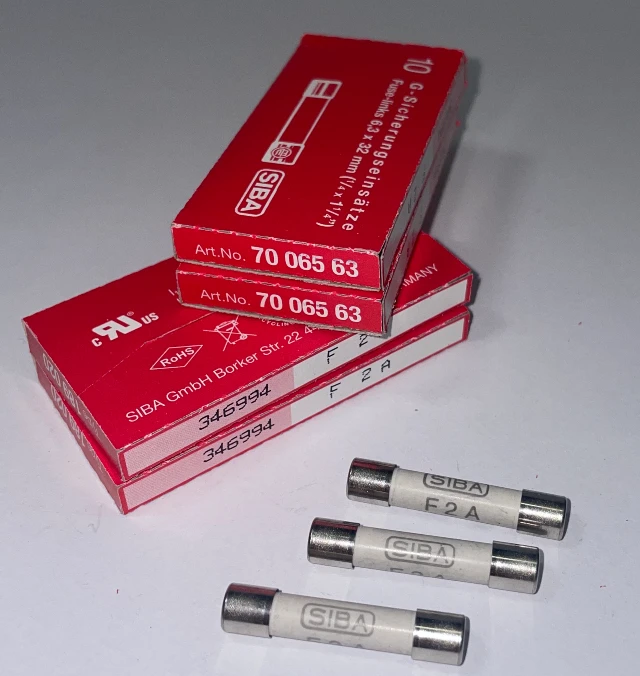

Le type F (rapide) est le plus courant en électronique générale. Il coupe entre 1 et 10 ms à 10 fois In. Le type T (temporisé) tolère des pointes de courant transitoires plus longues (10 à 100 ms), ce qui le rend adapté aux circuits avec des condensateurs de filtrage qui génèrent un appel de courant à la mise sous tension. Le type TT (ultra-temporisé) va encore plus loin dans la tolérance aux transitoires, jusqu’à une seconde.

Le choix dépend du comportement du circuit à protéger. Un circuit purement résistif ? Type F. Une alimentation à découpage avec un gros condensateur d’entrée ? Type T, pour éviter que le fusible fonde à chaque mise sous tension. Un circuit de mesure avec des composants fragiles ? Type FF.

Applications courantes en milieu industriel

Chez Electro-ohms, la demande de fusibles miniatures vient principalement de la maintenance d’équipements d’électronique de puissance. Cartes de commande de variateurs de fréquence, circuits auxiliaires de redresseurs, alimentations internes de fours à induction, capteurs et instrumentation sur les lignes de production.

On les retrouve aussi sur les circuits de signalisation (voyants, alarmes, relais auxiliaires), sur les modules d’entrées/sorties des automates programmables, et dans les alimentations de secours (onduleurs, ASI). Chaque fois qu’un circuit basse tension alimente de l’électronique sensible, un fusible miniature adapté est indispensable.

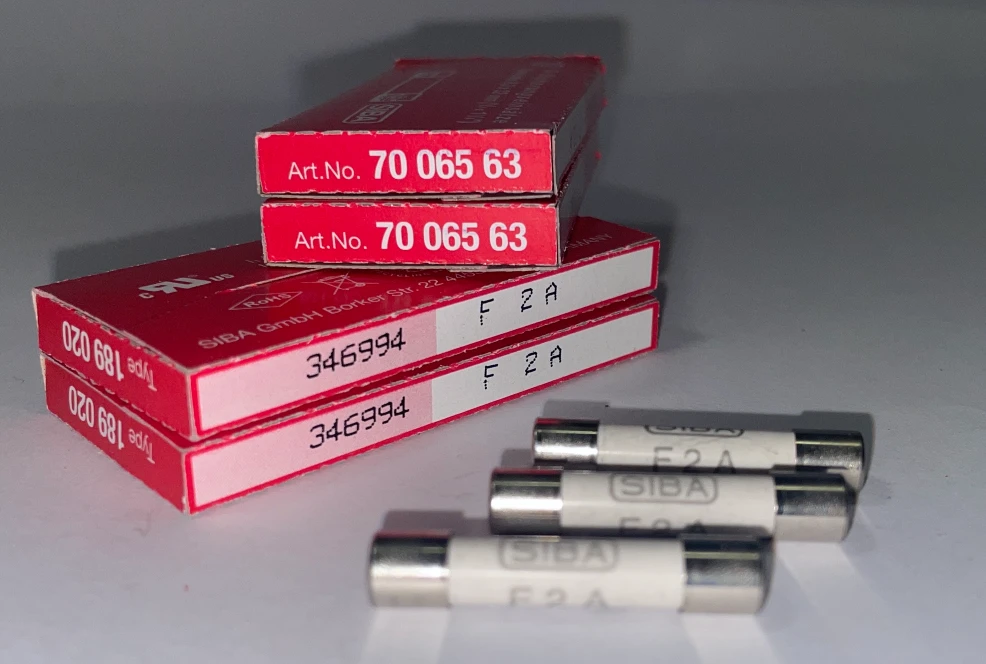

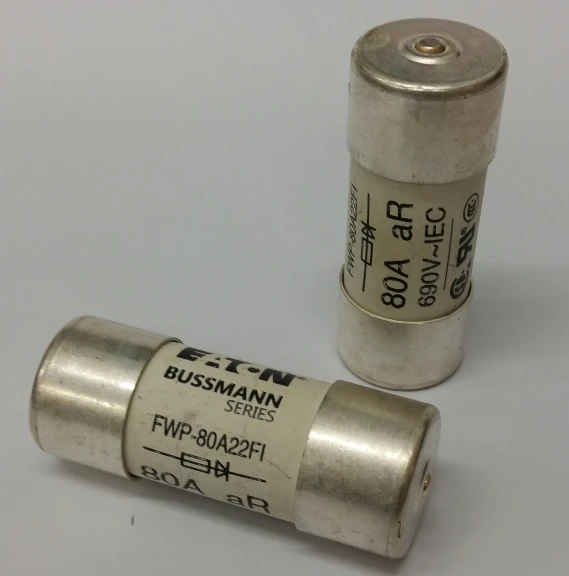

Découvrez aussi nos fusibles ultra-rapides aR pour la protection de vos semiconducteurs de puissance, nos fusibles gG pour la distribution et nos fusibles aM pour vos départs moteurs.
