Fusibles ultra-rapides aR

Pourquoi un fusible classique ne suffit pas pour un semiconducteur

Un thyristor, une diode de puissance ou un IGBT a une capacité thermique très faible. L’énergie qu’il peut absorber avant destruction se mesure en I²t (le produit du carré du courant par le temps). Cette valeur est souvent de l’ordre de quelques milliers d’A²s pour un composant de puissance moyenne. Un fusible gG classique, même de bon calibre, laisse passer une énergie I²t bien trop élevée avant de couper le circuit. Le temps qu’il fonde, le semiconducteur est déjà mort.

Le fusible aR (le « a » pour gamme partielle, le « R » pour protection de semiconducteurs) est conçu pour fondre en quelques millisecondes et limiter l’énergie I²t à une valeur compatible avec la tenue du composant à protéger. Son élément fusible est optimisé pour atteindre les performances les plus basses possibles en I²t de pré-arc et en I²t total.

Ce que protège un fusible aR (et ce qu’il ne protège pas)

Soyons clairs : un fusible aR ne protège que contre les courts-circuits. Il ne couvre pas les surcharges. C’est une protection partielle, spécialisée dans la coupure ultra-rapide des défauts à fort courant. C’est pour cette raison que les fabricants fournissent systématiquement des coefficients de déclassement à appliquer selon la section des conducteurs et le type de semiconducteur protégé.

On l’utilise dans tous les convertisseurs statiques de puissance : redresseurs à thyristors, onduleurs à IGBT, gradateurs de puissance, variateurs de fréquence, ponts de soudage, alimentations de fours à induction. Partout où des composants semiconducteurs commutent des courants importants sous des tensions élevées.

Fusible aR ou fusible gR : comment choisir ?

Le fusible gR est aussi un fusible ultra-rapide pour semiconducteurs, mais contrairement au aR, il couvre la gamme complète (surcharges + courts-circuits). C’est pratique, mais ça se paie : le gR a des valeurs I²t plus élevées que le aR, parce que son élément fusible est conçu pour tolérer des surcharges prolongées sans fondre.

Si votre priorité est de minimiser l’énergie que le fusible laisse passer au semiconducteur lors d’un défaut, le aR est le meilleur choix. Si vous avez besoin d’une protection qui couvre aussi les surcharges (et que les valeurs I²t du gR restent compatibles avec la tenue de votre composant), le gR peut simplifier l’installation en évitant l’ajout d’une protection surcharge séparée.

Performances typiques des fusibles aR

Le pouvoir de coupure des fusibles aR atteint couramment 200 à 300 kA, soit plus du double de ce que proposent les fusibles gG ou aM. C’est logique : dans un variateur de puissance alimenté par un transformateur de forte puissance, le courant de court-circuit présumé peut dépasser 100 kA.

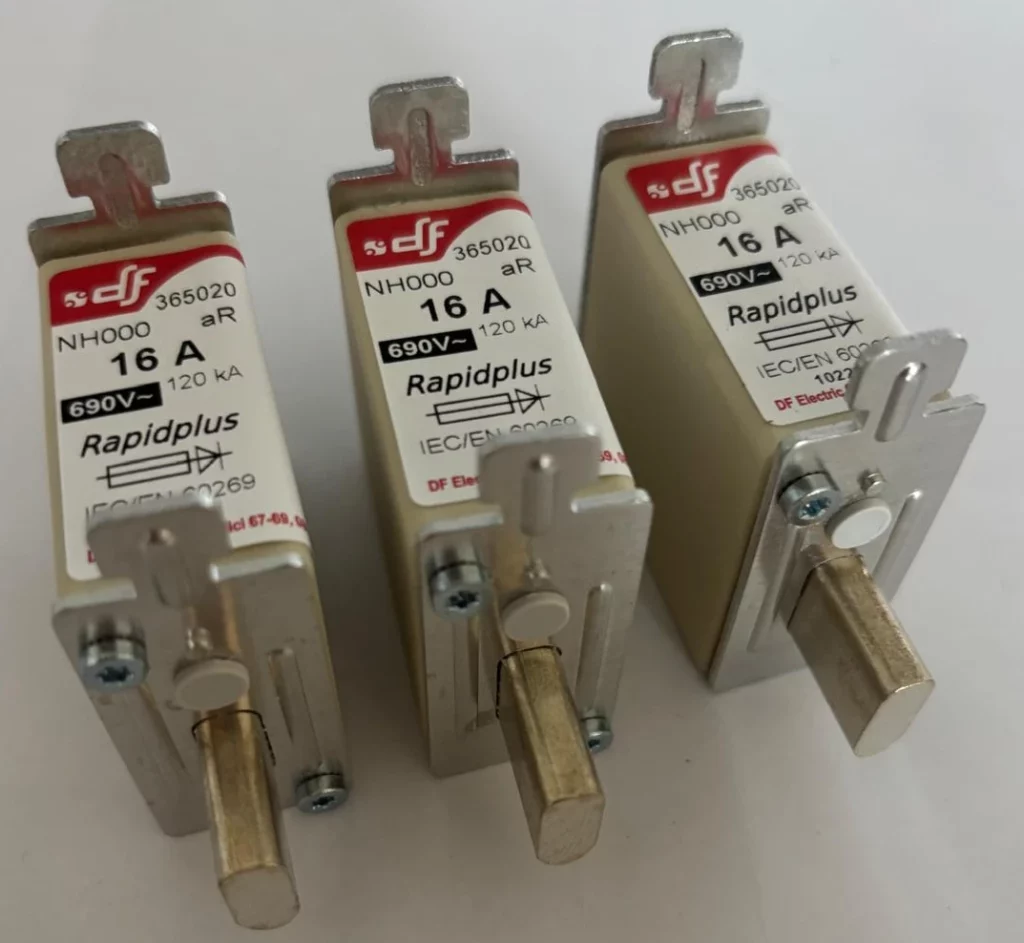

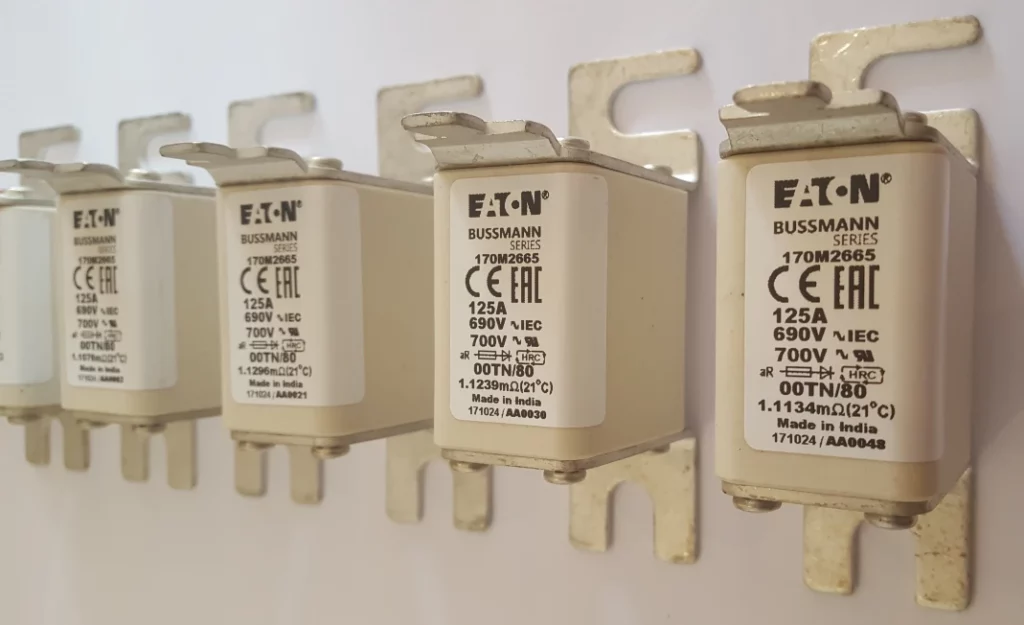

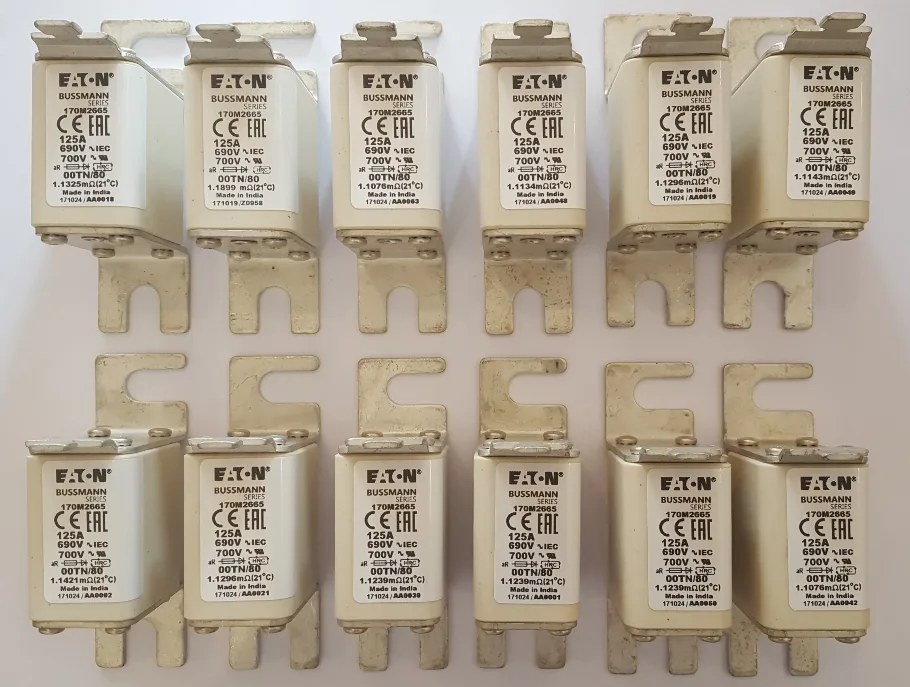

Les formats les plus courants en milieu industriel sont les NH (tailles 000 à 3) pour les calibres de 10 A à 1 250 A, et les versions boulonnées pour les montages sur barres de connexion dans les convertisseurs. Les formats cylindriques type 10×38 et 22×58 couvrent les petits calibres (jusqu’à 100 A environ), qu’on retrouve sur les cartes de commande et les circuits auxiliaires des variateurs.Découvrez aussi nos fusibles gG pour la protection générale de vos circuits, nos fusibles aM pour vos départs moteurs et nos fusibles miniatures pour vos circuits électroniques.
